エポキシEpoxy.com・・係長!! お電話です!!・・・摘要 summary 版

動画/カーボンって・・ブラックのみとは・・限らない??!!!

ーボンクロスのエポキシFRP・・CFRP・・ハンドメード自作の積層製作ならでは
日光に当てると、グリーン〜レッド、瑠璃色〜金色・・色とりどりの光彩が・・・!!!
「玉虫カーボンマフラー」・・・ラジコン模型マフラーの自作に一石!!!

　　　　　　　(QuickTimePlayerダウンロードサイト)

動画/91.8MB 4分16秒/QuickTime http://blenny.ddo.jp/cfrp_tamamusicfrp/ images/VCLP0110-web1-1.mov	動画/76.2MB 3分51秒/QuickTime http://blenny.ddo.jp/cfrp_tamamusicfrp/ images/VCLP0118-web1-1.mov
動画/38.4MB 1分49秒/QuickTime http://blenny.ddo.jp/cfrp_tamamusicfrp/ images/VCLP0152-web1-1.mov	動画/73.3MB 4分19秒/QuickTime http://blenny.ddo.jp/cfrp_tamamusicfrp/ images/VCLP0161-web1-1.mov

■CFRPカーボン製モノコックパイプ・・エキゾーストパイプ自作へのアプローチ・・Taku Factory■・・プロジェクト-T 特集トップへ戻る

■空き缶マフラー〜カーボンマフラー製作・エキパイまで・・自作できるかも?ラジコンRC模型エンジン用/Taku Factory ■---特集サイトTOP頁へ戻る

/summpage

カーボンって・・ブラックのみとは・・限らない??!!!

カーボンって・・ブラックのみとは・・限らない??!!!

カーボンクロスのエポキシFRP・・CFRP・・ハンドメード自作の積層製作ならでは
日光に当てると、グリーン〜レッド、瑠璃色〜金色・・色とりどりの光彩が・・・!!!
「玉虫カーボンマフラー」・・・ラジコン模型マフラーの自作に一石!!!

画像クリックで1200pの拡大画像へ

■CFRPカーボン製モノコックパイプ・・エキゾーストパイプ自作へのアプローチ・・Taku Factory■・・プロジェクト-T 特集トップへ戻る

■空き缶マフラー〜カーボンマフラー製作・エキパイまで・・自作できるかも?ラジコンRC模型エンジン用/Taku Factory ■---特集サイトTOP頁へ戻る

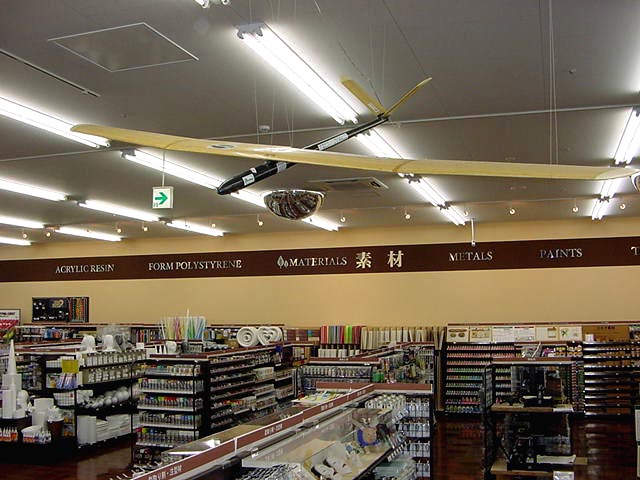

カーボン&バルサ製グライダー展示中

ビバホーム/トステムビバ/ヴィーシーズVC'S・・2005年5月新店舗・・埼玉県・三郷市/大型ホームセンターにて

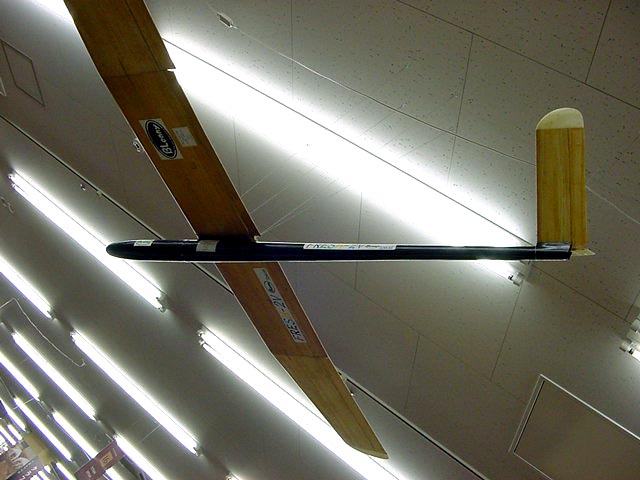

カーボン&バルサ製グライダー展示中・・(東急ハンズ新宿店6Fにての展示-東急ハンズ名古屋展示より)
スロープ&サーマルグライダー「FRESH-2V1号機 」製作記録サイトへ(詳細は、2002年10月ラジコン技術に掲載)

ヴィーシーズVC'S三郷店・・2005年7月より展示中です。

　

このカーボン製・・CFRPエポキシ樹脂GM-6800とカーボンの積層ボディー・・黒ゲルGM-1840樹脂型反転製作
バルサ翼もエポキシ樹脂コーティングは、2002年製造の機体。

手作り・ハンドメードの製作技が冴えて・・工芸品と呼んでも良いほど・・キレイな機体です。北海道・Taku Factory製

各写真画像クリックにて、

ヴィーシーズVC'S/スーパーホームセンター・ビバホーム三郷店詳細へ

/summpage

ソーラーカーレース鈴鹿・大阪ギガ-03参戦

GIGA-03・・メキメキ実力を発揮か!!
エポキシ樹脂・GM-6600(ロクロク)は・・大型羽ばたき飛行機のヒンジにも採用されたと言うレジン。
GM-6800(ロクハチ)は・・カーボンクロス用・・CFRP・・更に高強度エポキシ樹脂。

・・・共に・・飛ぶために開発された飛行機屋用のエポキシ・・・

発泡スチロールを溶かさない・・のみに・・非ず!!
型反転作業性能を基調とし、しみ込み性能が良いので、ガラス繊維の一本一本と強力に接着

軽く・薄く・強靱な・・・エポキシFRP製作が目的、炎天下のコースにて益々強度UP・・より軽くしなやかなエポキシFRPとなり・・いつか・・飛べ!!

2005年　8月5・6・7日・・ソーラーカーレース鈴鹿 2005・・大阪ギガ03・・参戦!! ソーラーカーレース・公式サイトTOPへ

/summpage

接着剤、今回のエポキシの使い方・混ぜ方は・・

接着剤、今回のスキー用のエポキシの使い方・混ぜ方は・・、このエポキシ樹脂のみの限定でもありませんが・・。
こんな200cc程度の紙コップで、洋食用のデザートナイフ・ステンレス製の刃の部分をグラインダーなんかで、丸めて・・混合用のへらで使うと・・結構、重宝・・です。

で、一番混ざらない所は・・紙コップの底の部分で、紙コップの壁・側面の立ち上がりの部分は・・ヘラ・パテナイフで、よく混ぜて使います。

はい、エポキシ樹脂の混合は・・簡単、ざつに混ぜても・・硬化不良は発生しにくいですが、混合不良が発生したら・・それは、悲惨な状況になりますので、この配合・混合や使うとき、紙コップ。混合容器からのかき出しなど・・・慎重に充分注意が必要です。

う〜ん・・機械での混合ですか??　この程度の配合量・使用量ではないですが、いろいろ機械・装置・ミキシング〜スタティックミキサー等々の方法はあります。

ただ、面白いことに、エポキシ樹脂の接着剤の使い方と性能の安定度合いを・・約1年に亘って、検証したことがあります。

特殊重量鋼材を接着剤で固定するための事前・基礎テストだったのですが・・結論は・・二人の作業者が、交互の紙コップで混ぜて接着剤を使うのが・・一番安定した硬化状態が得られました。・・はい、プリミティブな様ですが・・実は、これが・・・!!　だったです。

ですので、エアリアル競技のメンバー・・2名で・・作業を実施ということは・・・接着剤を使う上で、ベストに近い方法と思います。

31.1MB・・1分22秒・・640×480ピクセル・・紙コップで、接着剤のTBR-1815ブラックを練ってみましょう・・。
http://blenny.ddo.jp/aerial_tbr/images/VCLP0006-web-1.mov

　

スキー板の修理・接着〜FRP補強・・エアリアル・スキージャンプ競技練習板のFRP補強--特集トップ頁へ

/summpage

スキーの接着&補修用として試作した材料・・

スキーの補修・接着剤として、TBR-6800X2もかなり高性能と思いますが、TBR-1815ブラックは柔らかめで、本来、ステンレス・チタンなどの金属類と無機との接着剤をベースにしています。はい、大変・・高価な接着剤です。

取りあえず、これをたたき台として・・・。ハカリ、電子天秤など使って、接着剤を使用していますか?? 　う〜ん??
今回は、少量なので・・やはり、0.1g計量でやりましょう。ある程度の量であれば・・キッチン用の3000円前後、1g目盛りの電子天秤でも・・OKと思います。

う〜?　はい、配合比が相当、違っても・・固まることは、固まりますが・・性能を的確に発揮させるには・・できるだけ正確に。

この接着剤は、理論当量と配合比のずれは、殆どありません。ので、正確にです。主 剤の反応する成分量と架橋剤の反応する成分量でしか反応は、基本的にしないので・・余剰に未反応分を残さない方が、諸々の点で・・いいです。

はい、アルカリと酸の中和・・と・・考えてみてもOKです。・・どちらかが、多くても、少なくても・・中和しないと言う・・。
エポキシ樹脂の硬化は・・中和・・と考えていただいてもOKです。各接着剤の配合比が・・中和させる割合となります。

　

スキー板の修理・接着〜FRP補強・・エアリアル・スキージャンプ競技練習板のFRP補強--特集トップ頁へ

/summpage

シルバー・銀のアクセサリー色入れは??

シルバー・銀のアクセサリー色入れは・・注射器で??

レジンの仕上がりが良くないと言うことで、ご相談あり・・エポキシでの色づけ・色入れ方法のご質問も頂いた。

確かに、ラボ関係の方から、シリンジ・注射器で**ミクロンのエポキシでの云々実施は、聞いていますが

ある程度の実際の作業としては・・ステンレスの専用ヘラなどの道具製作での色つけは・・いかがでしよう??

この動画は、撮影&まだ不慣れで・・良い手際ではありませんが、金型やホイールなどの金属修理をする場面で

市販のミクロスパーテル・薬さじをグラインダーで加工して、細かい箇所への肉盛りやスクレーパーとしての削り作業などで使いました。

ムービーは、画像クリックにて　(QuickTimePlayerダウンロードサイト)

24.4MB・・1分47秒・・640×480ピクセル・・画像クリックで動画/先端を細く加工したミクロスパーテルでの色入れ
http://blenny.ddo.jp/gin200507/images_gin200507/VCLP0087web11.mov

　



21.0MB・・2分00秒・・640×480ピクセル・・画像クリックで動画/先端を薄く加工したミクロスパーテルでの色入れ
http://blenny.ddo.jp/gin200507/images_gin200507/VCLP0087web22.mov

　

/summpage

スキー競技(エアリアル・・ジャンプして、回転&ひねり技も)スキー板の割れ接着修理・・No.4・・エポキシも実力発揮??

スキー競技(エアリアル・・ジャンプして、回転&ひねり技も)スキー板の割れ接着修理・・No.4・・エポキシも実力発揮??

スキーの板が割れる・・FRP補強しても破損する。特にテール部分はバラバラに接着層が壊れるなんて・・この競技を実際に拝見するまで信じられなかった。
フリースタイルのエアリアル・ウオータージャンプと言うことらしい。
2004.10月白馬さのさかにて、エアリアル競技と2003年試作のエポキシの結果をお聞きした。
スキー板の接着剤・エポキシFRP用樹脂は、3種類試作・・TBR-9000X、TBR-6800X、TBR-5500X
2004年6月に再度、面談打ち合わせした時は、市販のエポキシ樹脂接着剤/特殊品・・バラバラだった。
これは、引き裂き強度が極端に小さい結果の様だった。
修理、板の補修には、耐衝撃性とエポキシの耐破壊エネルギー量やスキー板への含浸性能と接着強さ
また、水分反応性の良否などなど・・バランス、殊に、これだけの衝撃荷重が掛かると・・卓越した性能バランスの良さがメンテナンス接着修理剤のポイントかもしれない。




スキー板の修理・接着〜FRP補強・・エアリアル・スキージャンプ競技練習板のFRP補強--特集トップ頁へ
